【產品價格】電議 / 面議
【出料粒度】≤2-8mm
【適用物料】河卵石、方解石、石英、玻璃、大理石、鵝卵石、膨潤土、鐵礦石、青石、山石、水渣、石灰石、風化砂、輝綠巖、花崗巖、玄武巖等。

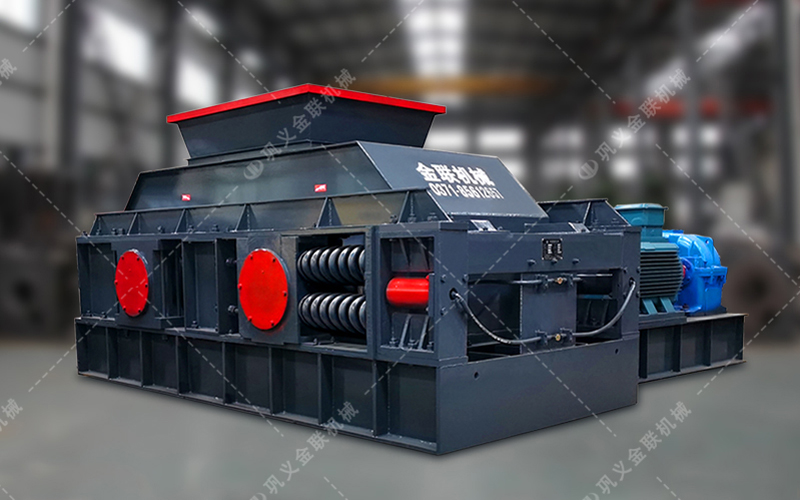

對輥制砂機又叫對滾制砂機，雙輥制砂機，對輥式制砂機，對輥機，對輥制砂機等眾多叫法。使用至今已有二百多年的歷史，在不斷的更新?lián)Q代中，對輥制砂機的技術已經達到了成熟階段。
2PG對輥制砂機和雙齒輥制砂機的區別就是輥面是光的，沒有齒。適用于煤炭、選礦、燒結礦、水泥、化工、耐火材料、硅酸鹽、玻璃、磨料、陶瓷、建筑材料等工業部門中，中碎和細碎各種高、中等硬度（160Mpa）以下的礦石和巖石之用，尤其在破碎鋼砂行業及建筑材料工業中生產瓜米石和綠豆沙等產品，有較一般制砂機械更優異的效果，也是眾多制砂機中制砂效果上等的設備?？蛇x用彈簧式和液壓對輥式制砂機（對輥式制砂機），它們各有各的優缺點，詳情可致電了解更多液壓對輥制砂機和彈簧式有哪些區別。
對輥制砂機適用物料有河卵石、方解石、石英、玻璃、大理石、鵝卵石、膨潤土、鐵礦石、青石、山石、水渣、石灰石、風化砂、輝綠巖、花崗巖、玄武巖等。對輥制砂機主要適用于進料粒度小于150mm、成品粒度要求100目-2mm的細碎作業，其突出的細碎制砂破碎效果是任何一款制砂機都無法比擬的。在經過無數次的改造和技術革新后，對輥制砂機（對輥制砂機）的破碎粒度更細，處理能力更大，并且操作簡單，適用范圍廣，使用壽命長，出料粒度可調節，一致得到了廣大顧客的認可和青睞。

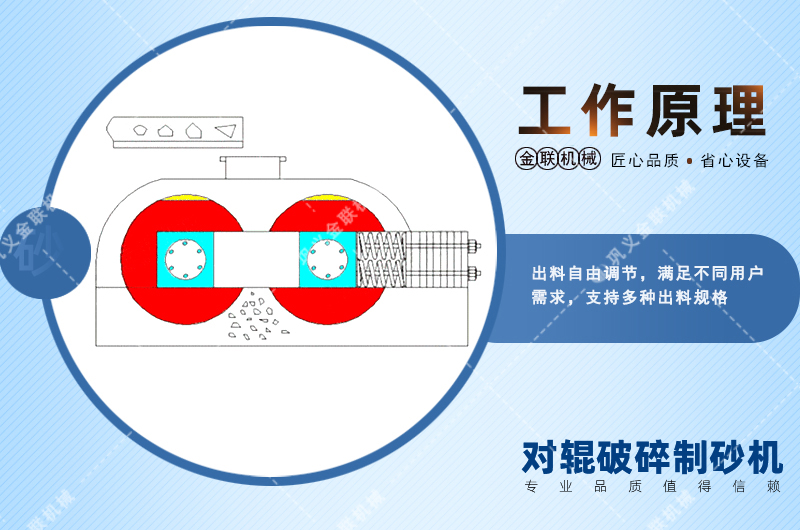

對輥制砂機工作原理
對輥制砂機是利用兩組單獨傳動的輥軸，相對旋轉產生的擠軋和磨剪力來破碎物料。物料經給料口落入兩輥之間，經對輥擠壓破碎之后成品自然落下，當遇到過硬或者不可破碎的物料時，輥?zhàn)涌蓱{液壓缸或彈簧的作用自動退讓，使雙輥之間的間隙變大，過硬或不可破碎的物料自然落下，以此來保證機器不被損壞，相向轉動的兩個輥?zhàn)佑幸欢ǖ拈g隙，通過改變間隙，就可以控制產品的排料粒度，對輥制砂機是利用一對相向轉到的圓輥，而四輥制砂機則是利用兩對相向轉動的圓輥進行破碎作業，對輥制砂機采用三角帶或萬向節聯軸器進行傳動和調節兩輥之間的間隙。如您需要購買對輥式制砂機或有相關問題可與我們?nèi)〉寐?lián)系。

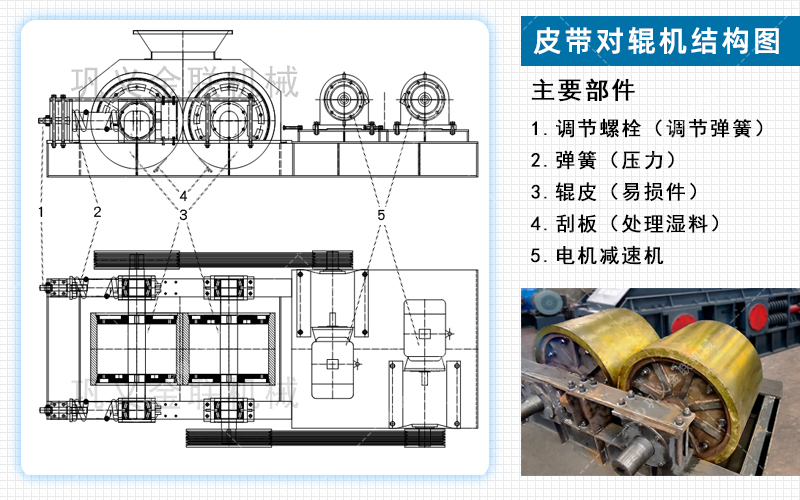

對輥制砂機結構圖紙
1、該系列對輥式制砂機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
4、為了穩定運行，傳動部分應根據實際情況自行安裝防護罩。
1. 在制砂生產線中裝備對輥制砂機，可使制砂設備的生產能力得以充分發揮，一般可提高產量、降低能耗。
2. 結構緊湊、重量輕、體積小，對于相同生產能力要求的粉磨系統，裝備對輥制砂機可顯著節省投資。
3. 結構簡單、占用空間小，操作維修較方便。
4. 內部裝有防塵板，密封性能好，避免了破碎后的細小物料的揚濺，粉塵少，工作噪聲低，工作環境有較大的改善。
5. 磨料輥體重新進行優化設計，設備使用終身不需要換磨機輥體，而舊型對輥機使用一年就需拆開大修，更換輥體。
6. 對輥制砂機磨輥上裝有可更換耐磨襯板，耐磨襯板采用國內先進耐磨材料，具有使用壽命長，不易損壞，方便維修等優點。連續使用壽命可達一年以上，磨損嚴重時，移開機蓋即可更換。維修量小，成本低，這是任何國內其他型式的制砂機都無法比擬的。
7. 對輥制砂機裝有防護裝置，當有意外金屬鐵件進入破碎腔后，防護裝置動作，鐵件漏出設備正常運轉。
8. 對輥制砂機磨料輥體輥縫在1mm～20mm間任意可調，根據破碎粒度的要求調好輥縫后，破碎粒度能得到可靠控制，全部以理想粒度由破碎腔下方排出。
9. 結構簡單合理，運行成本低，運轉平穩，低耗節能，制砂效率高，出料粒度可調。
10. 對輥制砂機是低轉速高壓力對輥擠壓的工作原理。物料由制砂機上部垂直落入破碎腔里，由兩輥之間產生的強大壓力擠壓破碎下，物料大部分已經成為粉狀，剩余小部分顆粒狀物料的內部已經產生大量裂紋。在進一步粉碎過程中，可較大地降低粉磨能耗，提高產量。
規格型號 |
輥體直徑 |
輥面寬度 |
進料粒度 |
出料粒度 |
生產能力 |
電機功率 |
2PG400*250 | 400 | 250 | <35 | ≤2-8(可調) | 2-10 | 5.5x2 |
2PG400*400 | 400 | 400 | <35 | ≤2-8(可調) | 5-15 | 7.5x2 |
2PG610*400 | 600 | 400 | <40 | ≤2-8(可調) | 10-20 | 15x2 |
2PG750*500 | 750 | 500 | <40 | ≤2-8(可調) | 15-30 | 18.5x2 |
2PG800*600 | 800 | 600 | <40 | ≤2-8(可調) | 25-40 | 22x2 |
2PGY1000*700 | 1000 | 700 | <60 | ≤2-8(可調) | 35-60 | 30x2 |
2PGY1200*800 | 1200 | 800 | <60 | ≤2-8(可調) | 50-100 | 45x2 |
2PGY1500*800 | 1500 | 800 | <80 | ≤2-8(可調) | 90-140 | 90x2 |
2PGY1500*1000 | 1500 | 1000 | <80 | ≤2-8(可調) | 120-180 | 110x2 |
2PGY1800*1000 | 1800 | 1000 | <100 | ≤2-8(可調) | 160-240 | 160x2 |
